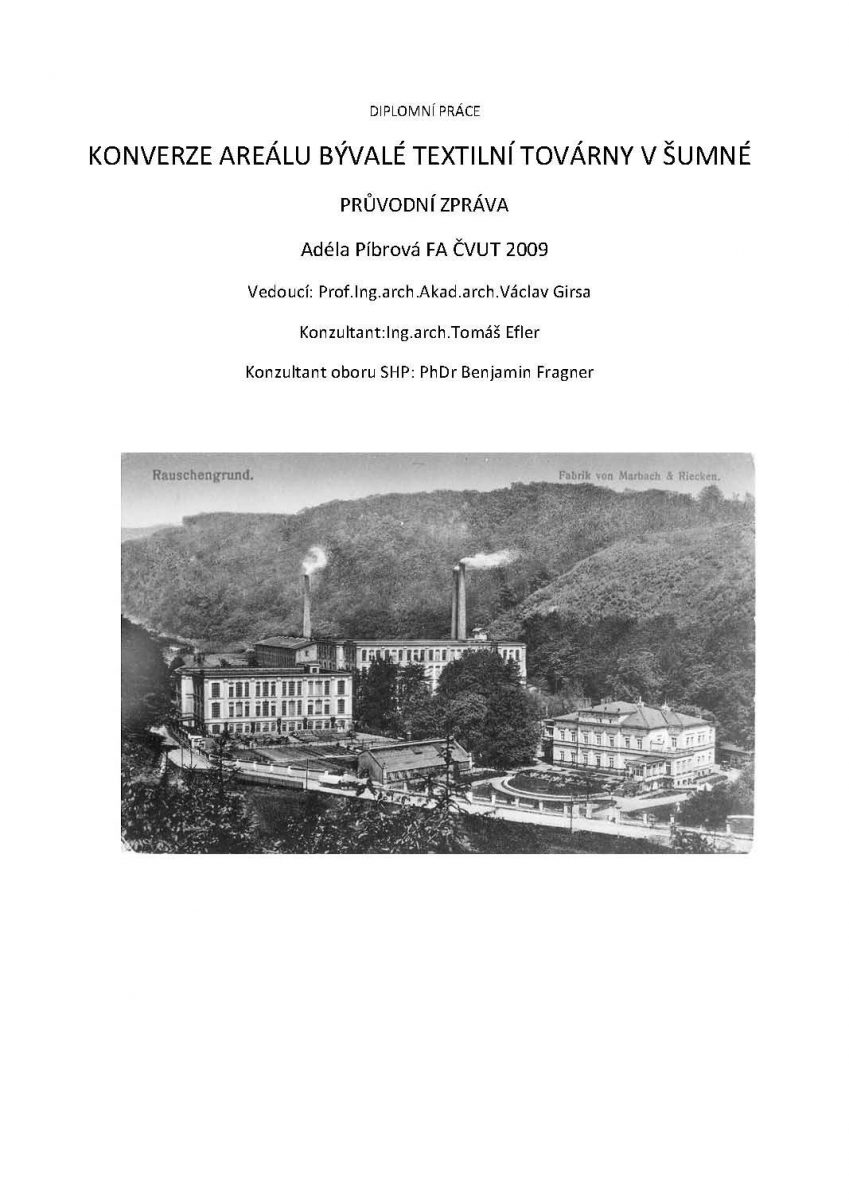

Diplomová práce
Konverze areálu bývalé textilní továrny v Šumné.
Průvodní zpráva:
Adéla Píbrová FA ČVUT 2009 Vedoucí: Prof.Ing.arch.Akad.arch.Václav Girsa Konzultant:Ing.arch.Tomáš Efler Konzultant oboru SHP: PhDr Benjamin Fragner
1.01 ZÁKLADNÍ ÚDAJE O STAVBĚ
Místo: Šumná, Ústecký kraj Charakter stavby: Rekonstrukce, konverze Účel stavby: polyfunkční areál, kombinace převážně funkce bytové, školské a kulturní Plocha pozemku: 37000m2 Kapacita parkování: 119 venkovních stání + 36 stání v Přádelně
1.02 CHARAKTER POZEMKU
Areál bývalé textilní továrny se nachází cca 0,5km severně od Litvínova na jižním okraji obce Šumná. Leží v ostře zaříznutém údolí Bílého potoka na úpatí Krušných hor v nadmořské výšce 392 metrů. Pozemek je převážně rovinatý, mírně svažitý jižním směrem. Areál má dvě základní části : vilu továrníka se zahradou a část samotného továrního komplexu s přádelnami, tkalcovnami sklady a podobně.

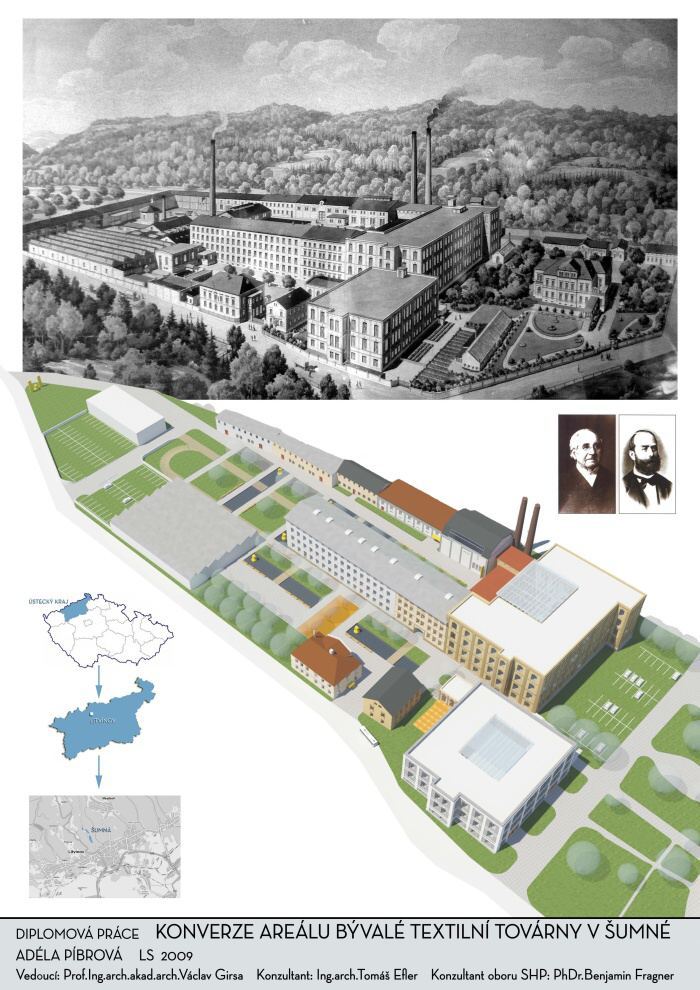

1.03 HISTORIE

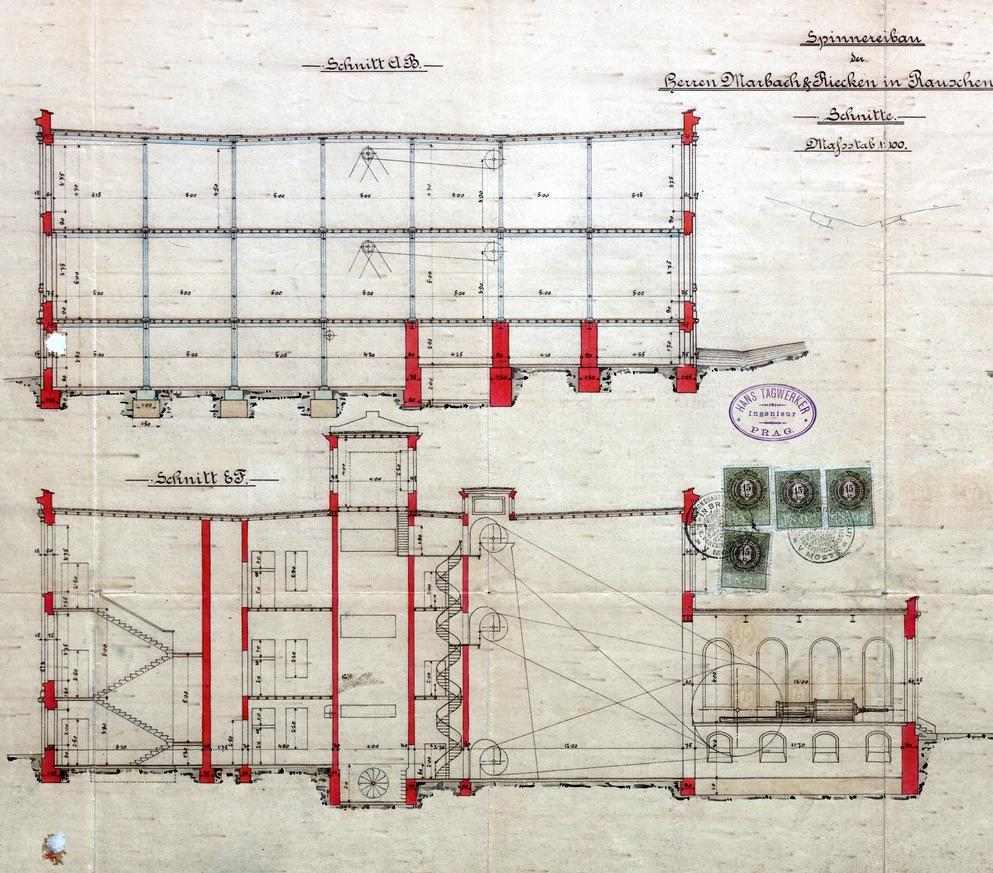

První písemná zmínka o Šumné pochází z roku 1570. Osada leží na potoce, na kterém bylo v minulosti postaveno několik mlýnů a hamr. V obci se nachází zhruba 150 domů. Textilní továrna byla založena v šumenském údolí v roce 1828 saským obchodníkem Wilhelmem Marbachem. Do plného provozu byla uvedena roku 1831. Po vstupu společníka Konrada Riekena do firmy byl podnik dále rozšiřován a modernizován. Firma byla známa pod jménem Marbach a Riecken až do roku 1945. Nejstarší částí továrního komplexu je jižní polovina tzv. Střední budovy. Silnice spojující Šumnou a Litvínov vedla původně těsně kolem této budovy. V roce 1895 byla provedena přeložka silnice západním směrem k potoku, což umožnilo další rozšiřování podniku. Vzápětí byla postavena Přádelna 2 a Nová tkalcovna (šedová hala). Tyto úpravy byly navrženy a realizovány stavitelem Františkem Nuskou. Přádelna 1 byla v roce 1905 postižena požárem a vyhořela do základů. Novou budovu na témže místě realizoval také František Nuska. Celý tovární areál je evidován v seznamu kulturních památek.

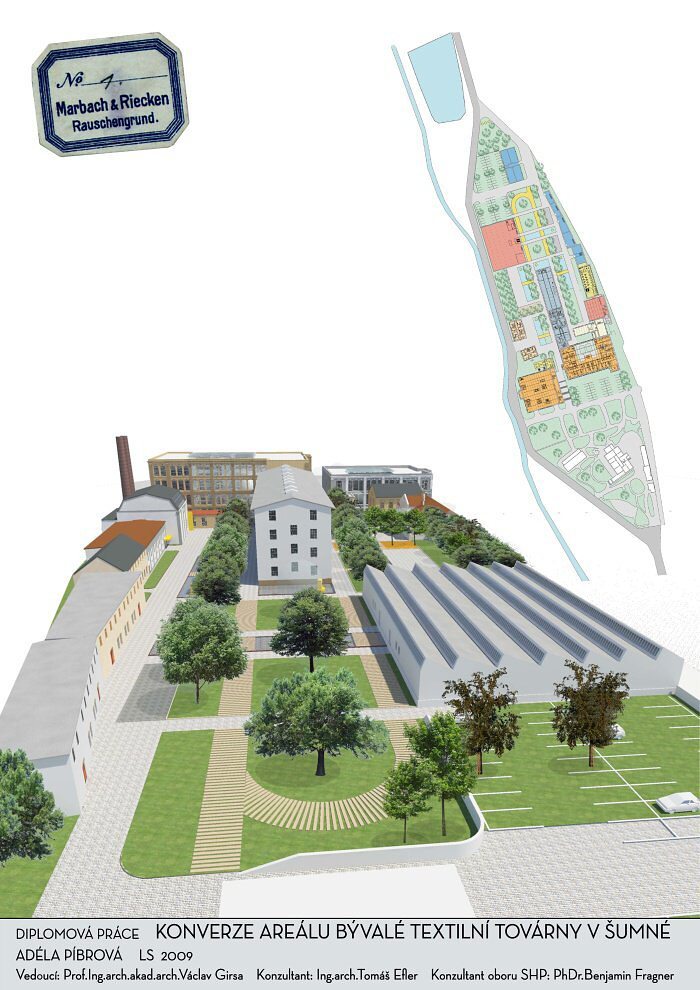

1.04 KONCEPCE NÁVRHU
Návrh řešení konverze areálu továrny vychází z charakteristických vlastností jednotlivých průmyslových budov, z nichž jasně vyplývá polyfunkčnost areálu. Základním principem řešení je otevřenost, prostupnost, připojení k obci. Cílem návrhu je vytvořit kvalitní prostředí pro bydlení a kulturní život a zároveň zachovat ducha promyšlené průmyslové architektury.

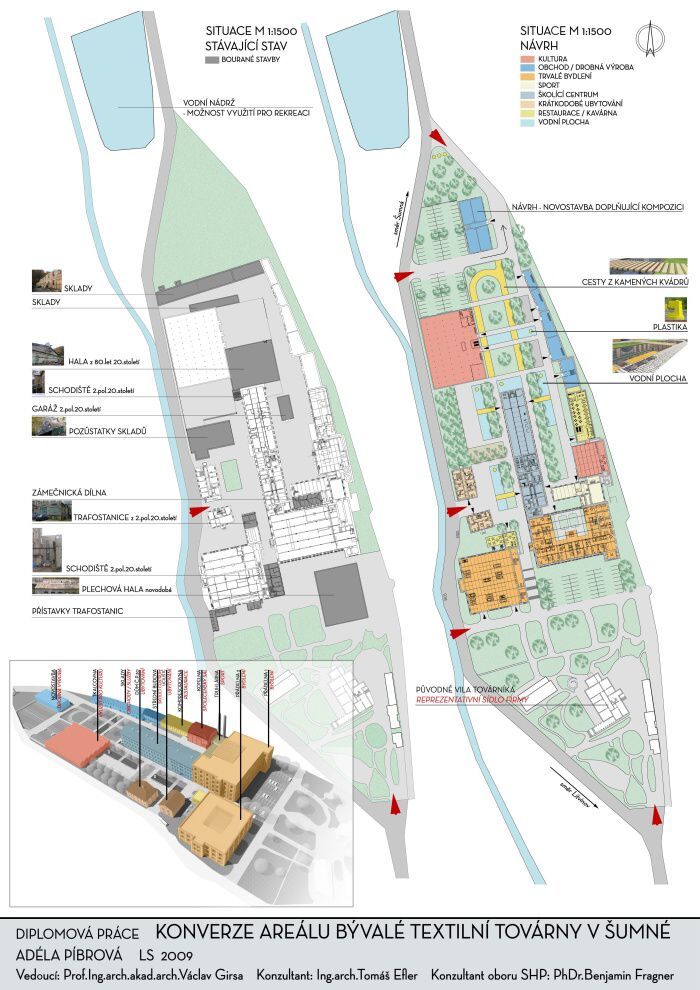

1.05 OČIŠTĚNÍ ‐OTEVŘENOST ‐PROSTUPNOST
Komplex je očištěn odvětšiny úprav z 2.pol.20.století, které nijak nerespektovaly původní promyšlenou architekturu a její členění. Jedná se zejména o dva schodišťové tubusy z železobetonu. Jeden mezi Přádelnou 1 a Přádelnou 2 a druhý u Střední budovy. Dále jsou to různé jednopodlažní přístavky, plechová hala sousedící s původní vilou továrníka a také pozůstatky skladů a haly z 80.let 20.století. Díky těmto zásahům se areál stává prostupnějším, ne tolik uzavřeným a je více propojený s obcí Šumná, je součástí města. Dovnitř se také dostává dostatek zeleně a vzniká kvalitní veřejný prostor doplněný vodními plochami, výtvarnými objekty a mobiliářem. Odstranění některých novodobých přístaveb odkryje původní konstrukce a členění fasád bude obnoveno tak, aby navazovalo na řád a členění původní stavby. Prostory se různí od jakési ulice při východním okraji kolem obchodů přes odpočinková náměstí až po soukromější pobytové plochy v atriích.
1.06 MATERIÁLY
Cesty přes trávník a vodu jsou tvořeny pískovcovými kvádry a většinou zdůrazňují vstupy do budov. Užitými materiály na nové konstrukce je kov (nerez, corten) a dřevo. Část fasády Přádelny 1 a Přádelny 2 bude porostlá popínavými rostlinami. Stejně tak popínavé rostliny popnou sloupy a nosníky v atriích. Dlažba ve veřejném prostoru bude světle šedá betonová. Obrubníky vodních ploch jsou navrženy z plných cihel. Střechy Přádelen kryjící atria tvoří skleněné tabule. Parkovací plochy budou zpevněny pomocí zatravňovacích mřížek z recyklovaného plastu, i parkování tudíž bude v zeleni.
1.07 DOPRAVA A INRASTRUKTURA
Silnice vedoucí podél továrních budov bude v tomto místě zklidněna, aby byl zajištěn bezpečný provoz upřednostňující chodce. Parkování je řešeno v rámci budovy Přádelny 2 a také jako venkovní parkovací plochy při severním a jižním kraji areálu. Kapacita parkovacích ploch je dostatečná. Automobilový provoz uvnitř areálu bude pouze příležitostný v případě nutného zásobování obchodů. Nové přípojky budou napojeny na stávající vedení v Sokolské ulici.
1.08 FUNKCE
Je zde tedy kombinace funkcí bydlení (Přádelna 1 a Přádelna 2), ubytování (dům č.p.30 a bývalé učiliště + také část Střední budovy), školící centrum určené k pronajímání jednotlivých ploch (střední budova), kultura ‐víceúčelový halový prostor pro výstavy, koncerty apod. (Nová tklacovna ‐šedová hala) a dále doplňující funkce, jako je sportovní zařízení v bývalé zámečnické dílně, restaurace v kompresorovně, společenský sál v bývalé kotelně a obchody v menších skladech při východním okraji areálu. Kompozici doplňuje novostavba v severní části řešené plochy, která bude sloužit pro drobnou nerušící výrobu. Původní vilu továrníka s rozlehlou zahradou je nutné ponechat součástí komplexu. Ze zahrady se proto stává park a vila může sloužit jako reprezentativní sídlo firmy.
1.09 KONSTRUKCE
Zachovávané stavby jsou v dobrém technickém stavu. Předpokládá se, že dimenze nosných konstrukcí Přádelen, ve kterých v návrhu dochází k největším změnám, jsou dostatečné, vzhledem k tíze strojů v budově dříve užívaných. Vytvoření atria je podmíněno vyrovnáním sil působících v nosné konstrukci. Proto, a také kvůli zachování charakteru stavby, budou v atriích zachovány základní konstrukční prvky (ocelové sloupy a nosníky), nebo budou nahrazeny táhly. Střechy Přádelen kryjící atria tvoří skleněné tabule ve dvou vrstvách. Spodní vrstva je spádovaná, vrchní vrstva jsou nastavitelné skleněné pásy, které je možné natočit podle potřeby osvětlení uvnitř atrií. Celou střechu je možné také odsunout a atria úplně otevřít. Zásahy v ostatních budovách jsou minimální. Schodiště uvnitř atria Přádelny 1 bude mít ocelové schodnice a dřevěné stupně. Zábradlí schodiště bude tvořeno ocelovými lanky. Díky tomu bude působit vzdušně a navazovat na materiály továrny. Zábradlí pavlačí bude sestávat z barevných textilních výplní v kovovém rámu. V přádelně 2 bude byty ve 2.NP a vstupní prostor propojeny ocelovým mostkem. Konstrukce mostku bude kotvena k původní ocelové nosné konstrukci budovy. Zábradlí pavlačí a mostku zde bude z ocelových lanek.

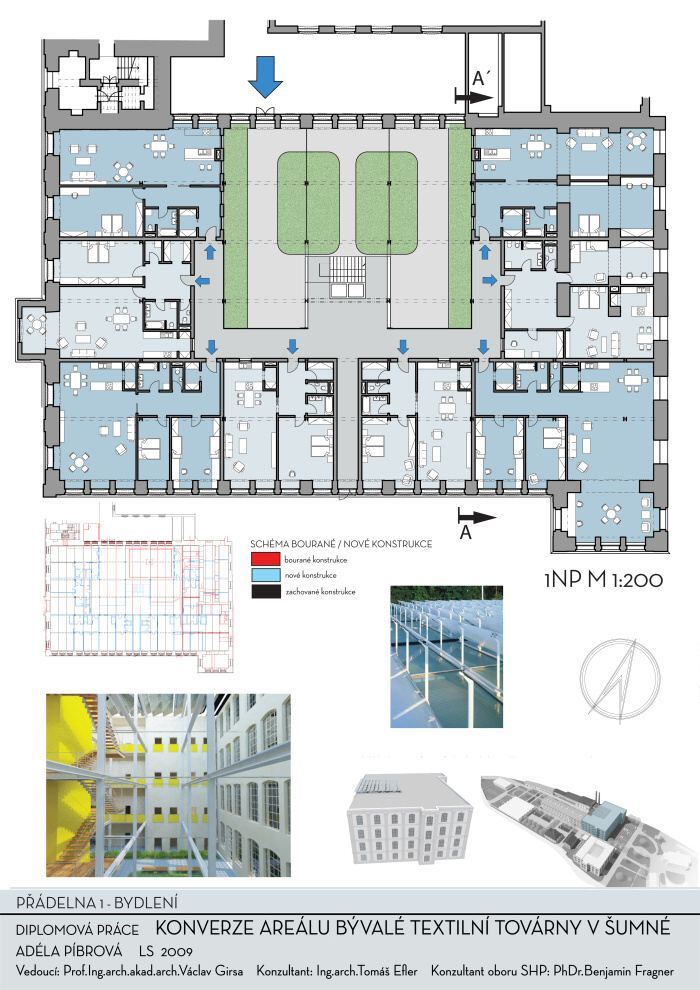

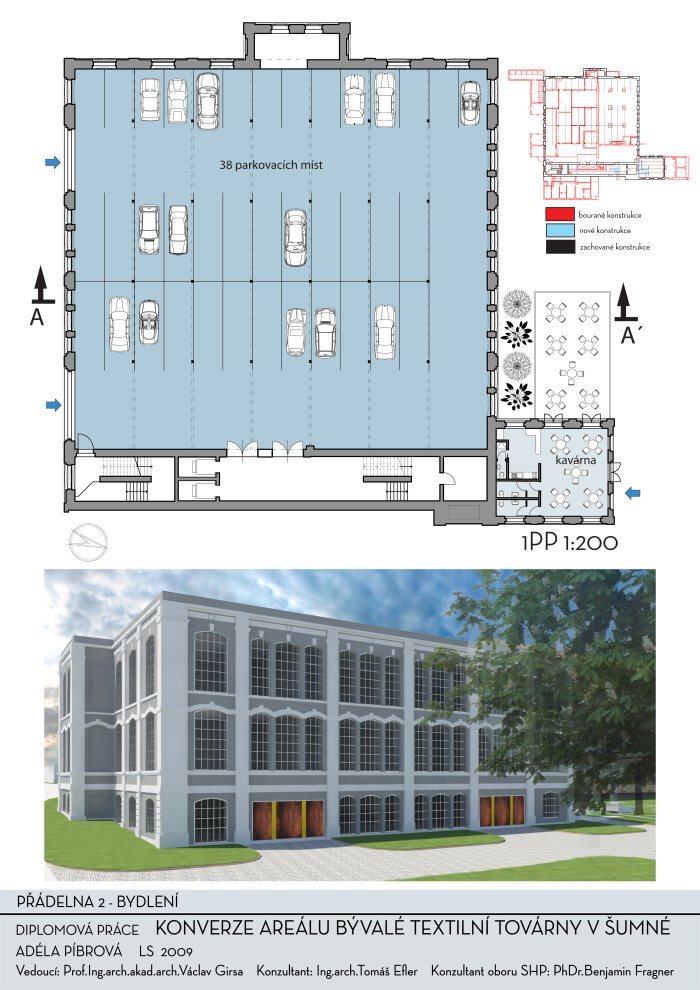

1.10 PŘÁDELNA 1 A PŘÁDELNA 2

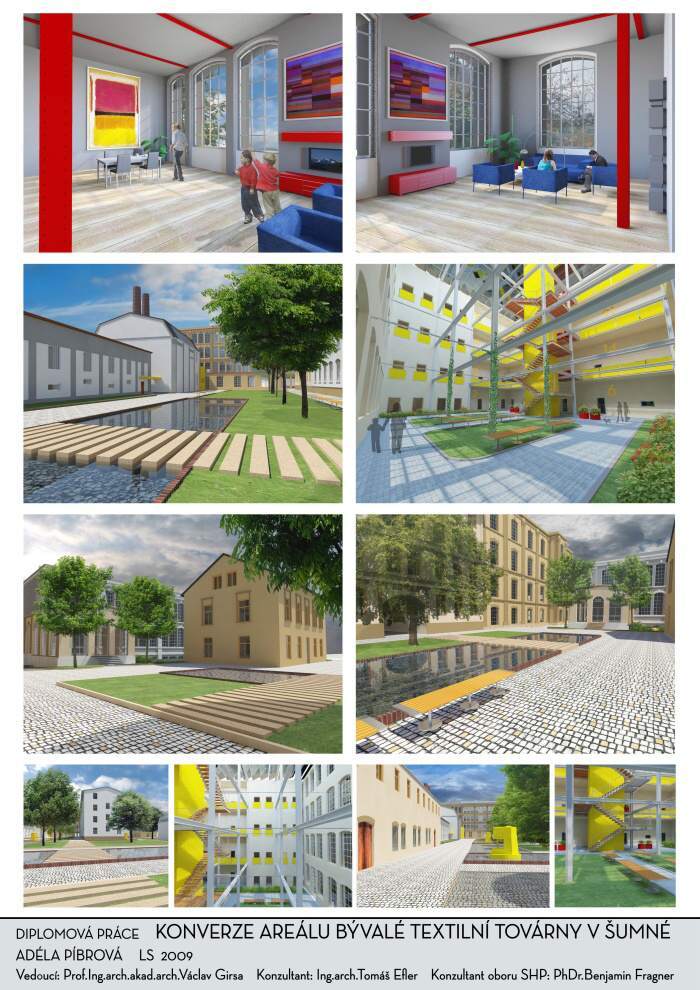

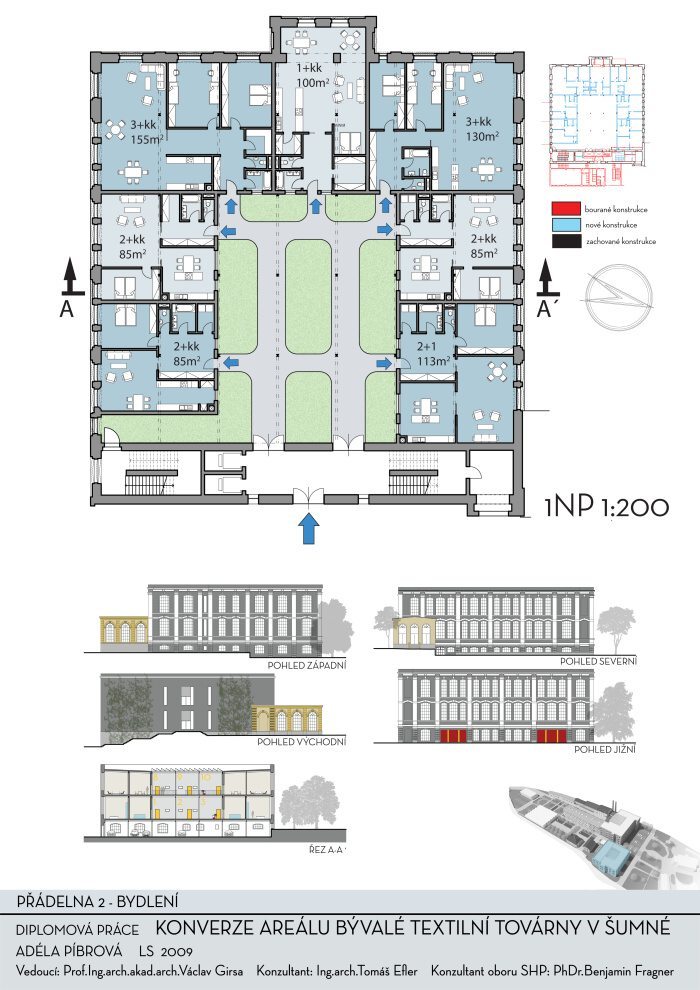

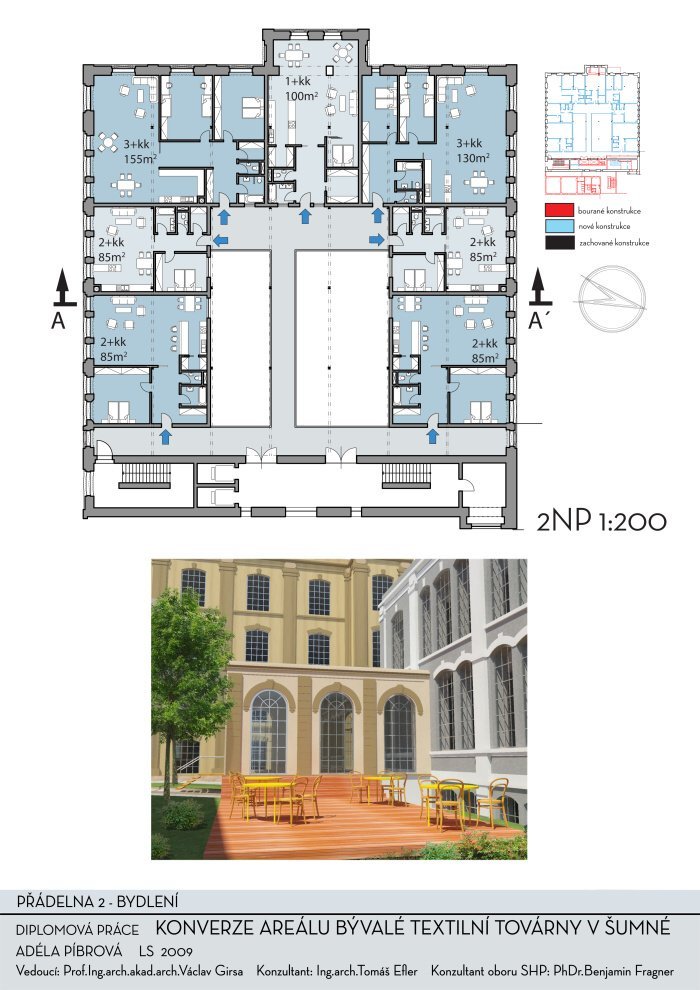

Přádelny 1 a 2 jsou k bydlení uzpůsobeny pomocí atrií, která zajišťují dostatek světla a také vytváří příjemný pobytový prostor se zelení. V atriích zůstává základní nosný systém z ocelových sloupů a nosníků, který si ponechá část své statické funkce a zároveň začne sloužit jako konstrukce pro popínavé rostliny. Byty otevřené směrem do atria budou mít chráněné soukromí pomocí pásů předzahrádek. Zastřešení atrií je řešeno důmyslným systémem dvojitých skleněných střech. V přádelnách vznikají komfortní byty s charakteristicky vysokými stropy a detaily průmyslové architektury. V přádelně 1 je celkem 32 bytů o rozlohách v rozmezí od 80m2 do 200m2. V přádelně 2 je navrženo 14 bytů,přičemž největší byt má plochu 155 m2.

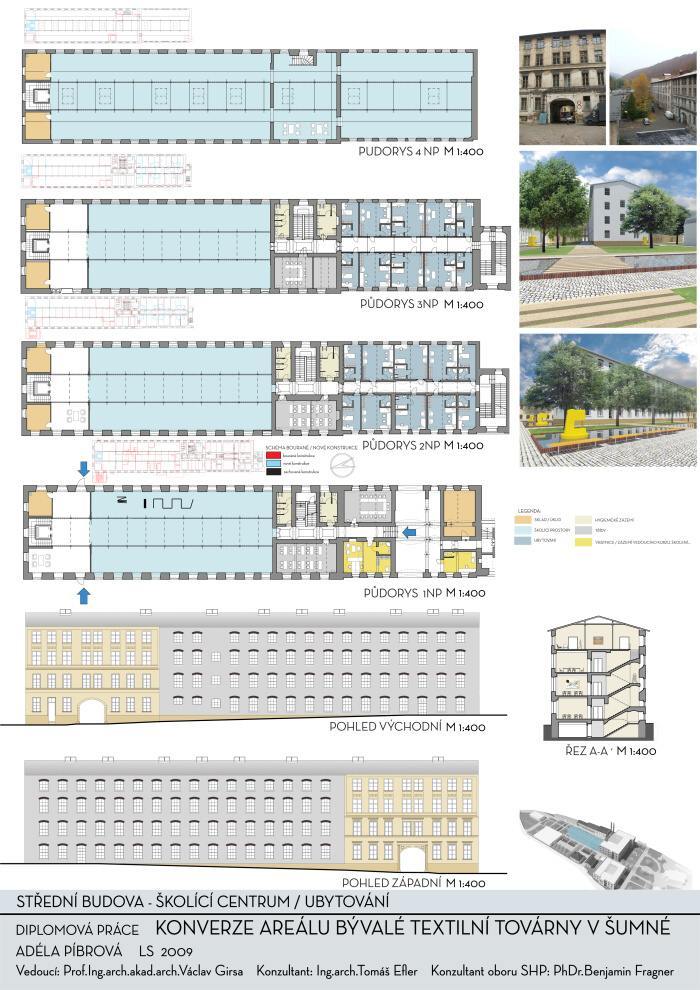

1.11 STŘEDNÍ BUDOVA
Střední budova nemá v návrhu příliš zásadní stavební úpravy. Přibývá pouze druhé schodiště a výtah v severní částia příčky v části s hotelovými pokoji. Ubytování formou hotelových pokojů je určeno pro účastníky kurzu, workshopu, či firemního školení, které se v této budově bude odehrávat. Halové prostory budovy jsou ponechány otevřenéa nečleněné. Pronajímatel (pořadatel školení) si je může přizpůsobit vlastním požadavkům pomocí mobilních dělících příček, nebo ponechat jak je. K dispozici zde bude i několik klasických učebních tříd. V 1NP se nachází vrátnice a v každém podlaží sklady pro úschovu nábytku, nebo mobilních příček.

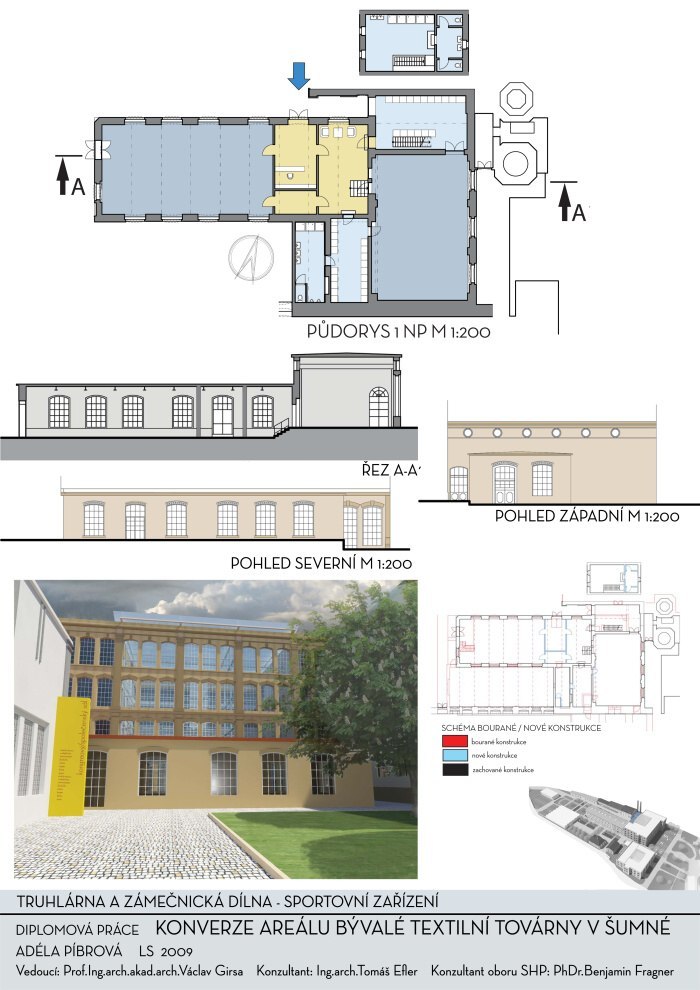

1.12 ZÁMEČNICKÁ DÍLNA
Sportovní zařízení v bývalé zámečnické dílně počítá s odstraněním vestavené části truhlárny. Díky odstranění této části budovy dojde k obnovení oken zámečnické dílny jižním směrem a vytvoření předprostoru u vstupu do Přádelny 1. V zámečnické dílně vznikají dvě tělocvičny s nutným zázemím šaten, sprch a toalet.
1.13 KOTELNA A KOMPRESOROVNA
Bývalá kotelna a kompresorovna mají v návrhu společnou vstupní halu se šatnou. V kotelně je navržen víceúčelový společenský sál s možností sloužit i k pořádání kongresů. V bývalé kompresorovně bude restaurace. Oba prostory lze propojit a využívat současně například při plesech. Společenský sál má světlou výšku cca 9m, což umožnilo vytvořit zde galerii s posezením.
Ing.arch. Adéla PÍBROVÁ-PALOVÁ
